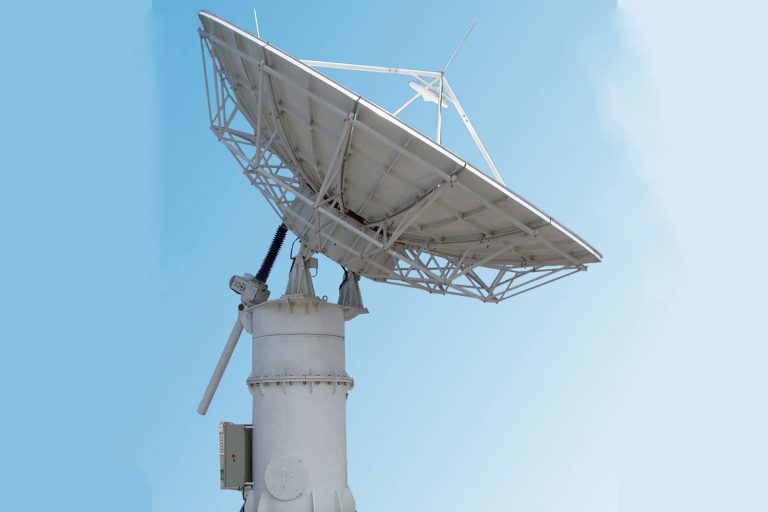

RaySat  ZT-620M

6.2m半转台、全转台后馈环焦卫星天线

6.2米环焦卫星通信天线、6.2米半转台

特点

RaySat 6.2m半转台后馈环焦卫星天线,6.2米全转台环焦卫星通信天线、单立柱式座架、半转台、C/Ku波段接收和发射,赋形双反射面天线、效率高、旁瓣低、交叉极化隔离高天线结构设计合理、钢强度高、安装方便良好的抗风能力工艺天线面板采用铝板拉伸成型,出油后先涂覆锌黄底漆再涂覆白色面漆,钢结构件先进行喷砂处理,再涂覆锌黄底漆再涂覆白色面漆。



项目

C-接收

C-收发

Ku-接收

Ku-发射

电气性能

频率(GHz)

3.4-4.2

5.85-6.65

10.95-12.75

13.75-14.50

增益(dB)

≥46.4+20lg(f/4)

≥49.9+20lg(f/6)

≥55.6+20lg(f/12)

≥56.9+20lg(f/14)

驻波比(VSWR)

≤1.25:1

≤1.25:1

≤1.25:1

≤1.25:1

波束宽度(-3dB)

≤0.86°

≤0.57°

≤0.29°

≤0.25°

波束宽度(-10dB)

≤1.58°

≤1.06°

≤0.54°

≤0.46°

噪声温度(K)

2/4端口



2/4端口



10° 仰角

≤46/52



≤57/68



20° 仰角

≤38/44



≤49/59



30° 仰角

≤36/42



≤47/57



功率容量(Kw)



5



1

接口型式

CPR-229G

CPR-159G/137G

WR-75

RaySat定制

馈源插损(dB,含阻发滤波器)

0.3/0.4

0.3/0.4

0.35/0.5

0.35/0.5

-发隔离度(dB)

≥85

≥85





线极化,-,-

≥30

≥30

≥30

≥30

圆极化,-,-

≥21

≥21





交叉极化隔离度(dB)

≥35

≥35

≥35

≥35

轴比(dB)

≤1.5

≤1.5

/

/

FIR旁瓣(dB)

≤-14

≤-14

≤-14

≤-14

旁瓣包络

         29-25lg(θ)   1°≤θ≤20°

29-25lg(θ)

1°≤θ≤20°

机械性能

天线结构

环焦天线

座架型式

半转台、全转台

驱动方式



电动

方位调整范围

±85°

俯仰调整范围

5-90°

极化调整范围



±90°

适应环境

工作风速

                保精度工作20.8m/s,降精度工作28.4m/s



收藏风速

35m/s



不破坏风速

55m/s



温度

-20℃ ~ 55℃



湿度

5% ~ 95%



地震(生存)

                                         0.3G's(水平)     0.15G's(垂直)



太阳辐射

360BTU/h/ft²



裹冰

3cm
